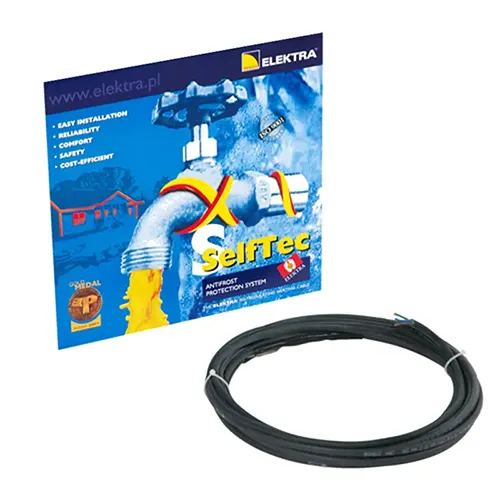

Selftec PRO 20/ 3 samoregulirajući kabl
SPECIFIKACIJE:
Dužina grejnog kabla: 3m
Snaga: 20W/m na +10°C
Napon: 230V AC
Debljina grejnog kabla: ~7 x 11mm
Dužina napojnog kabla: 3m
Tip grejnog kabla: samoregulirajući, paralelni, jednostrano napajanje
Šifra proizvoda: 253203
Isporuka:
Grejni kabl i uputstvo na srpskom jeziku
Saobraznost: 2 godine
OPIS PROIZVODA Selftec PRO 20/ 3 samoregulirajući kabl

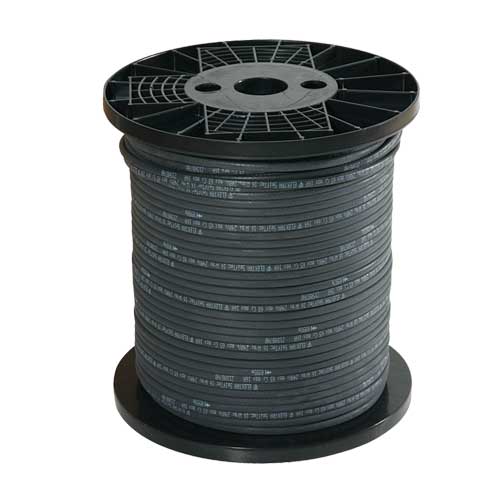

ELEKTRA SelfTec® samoregulirajući grejni kabl je dosputan na kalemu i može se prilagoditi tačnoj dužini oluka, ivice krova ili cevi koje direktno odgovaraju projektovanom sistemu. Izrađujemo kablove u skladu sa Vađim potrebama, napojni kabl (hladan kraj) je standardno 3,0m. ELEKTRA Selftec® samoregulirajući grejni kablovi podešavaju svoju snagu grejanja u skladu sa spoljnom temperaturom odnosno temperaturom ambijenta.
SelfTec Kriva snaga kabla (W) u zavisnosti od
temperature (oC)
| Tehnički podaci : | Grejni kablovi SelfTec®PRO 20 |
|---|---|
| Izlazna snaga na +10oC : | 20 W/m |
| Napajanje : | 230V ~ 50/60 Hz |
| Napojni kabl: | 3x1,5mm2,dužina 3m |
| Spoljne dimenzije kabla : | ~ 7 x 11 mm (10, 20 W/m) |
| Min. instalaciona temperatura: | -30°C |
| Maksimalna radna temperatura: | +65°C |
| Maksimalna temperatura izlaganja: | +85°C (isključenje napajanja) |
| Provodni kabl : | tankoslojni bakarni 2 x 1.10 mm2 (10,
20 W/m) |
| Tip grejnog kabla : | samoregulirajući, sa zaštitnim opletom,
jednostrano
napajan |
| Izolacija : | modifikovani poliolefin |
| Spoljni omotač : | UV otporan, bezhalogeni poliolefin |
| Minimalni radijus savijanja : | 3.5 D |
| Maksimalna dužina kabla u kolu (+10oC) : | vidi u tabeli |
| Maksimalna dužina kabla u kolu (-15oC) : | vidi u tabeli |
| Maksimalna osigurač C tip : | 16 A (10W/m) |
| Sertifikati koje proizvod poseduje : | EAC |
| Sertifikati ISO 9001 : | IQNET, PCBC |
| Oznaka proizvoda : | CE |
Struktura Grejnog kabla SelfTec®PRO 20
- Kalaisani višežilni bakarni provodnik
- Samoregulišuće provodno jezgro
- Izolacija od modifikovanog polyolefina
- Omotač PET aluminijumska folija
- Kalaisani bakarni oplet
- Spoljni omotač od polyolefina bez halogena otporan na UV zrake
Grejni kablovi Selftec - Maksimalne
dužine SelfTec®PRO 20
Za zaštitu samoregulirajućih grejnih kablova preporučuje se upotreba osigurača sa karakteristikama tipa C (tromi). Zbog udarne struje, koja može znatno premašiti nominalnu vrednost struje, max. dužine krugova grejanja treba da budu u skladu sa dužinama datim u tabeli. Vrednosti su procenjene za min. temperatura uključivanja.
| Temperatura uključenja |
||||
|---|---|---|---|---|
| OSIGURAČ,
TIP C (A) |
||||
| 10 |
16 |
20 |
32 |
|
| MAKSIMALNA DUŽINA KABLA U STRUJNOM KRUGU (m) | ||||
| -20 oC | 45 |
65 |
90 |
120 |
| -15 oC | 50 |
70 |
105 |
125 |
| -0 oC | 60 |
90 |
120 |
135 |
| +10 oC | 80 |
110 |
135 |
- |
| 0
oC u vodi |
40 |
55 |
70 |
85 |
Grejni kabl Selftec -
Tipovi
| TIP |
Dužina (m) |
Snaga (W na +10oC) |
|---|---|---|
| SelfTec PRO 20/1 | 1 | 20 |
| SelfTec PRO 20/2 | 2 | 40 |
| SelfTec PRO 20/3 | 3 | 60 |
| SelfTec PRO 20/5 | 5 | 100 |
| SelfTec PRO 20/7 | 7 | 140 |
| SelfTec PRO 20/10 | 10 | 200 |
| SelfTec PRO 20/15 | 15 | 300 |
| SelfTec PRO 20/20 | 20 |
400 |
| SelfTec PRO 20/25 | 25 |
500 |
| SelfTec PRO 20/30 | 30 |
600 |
| SelfTec PRO 20/35 | 35 |
700 |
| SelfTec PRO 20/40 | 40 |
800 |
| SelfTec PRO 20/45 | 45 |
900 |
| SelfTec PRO 20/50 | 50 |
1000 |
| SelfTec PRO 20/xx (po potrebi do 110m) |
1-110m max 16A |
2220 |
