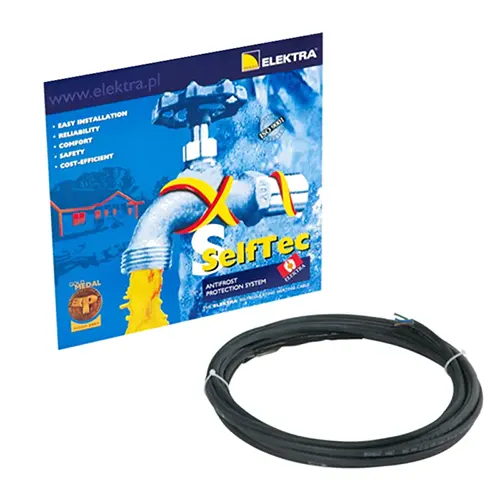

Selftec PRO 33 samoregulirajući kabl
SPECIFIKACIJE:
Snaga: 33W/m na +10°C
Nominalna snaga: 20W
Napajanje: 230V AC
Debljina grejnog kabla: ~7 x 13mm
Tip grejnog kabla: samoregulirajući, paralelni,
Šifra proizvoda: 250123
Isporuka:Grejni kabl
instalacioni kit i napojni kabl kupuju se posebno
OPIS PROIZVODA Selftec PRO 33 samoregulirajući kabl
ELEKTRA SelfTec® samoregulirajući grejni kabl je dosputan na kalemu i može se prilagoditi tačnoj dužini oluka, ivice krova ili cevi koje direktno odgovaraju projektovanom sistemu, završetak je standardno sa 3,0m napojnim kablom (hladan kraj). ELEKTRA Selftec® samoregulirajući grejni kablovi podešavaju svoju snagu grejanja u skladu sa spoljnom temperaturom odnosno temperaturom ambijenta.
SelfTec Kriva snaga kabla (W) u zavisnosti od
temperature (oC)
| Tehnički podaci : | Grejni kablovi SelfTec |
|---|---|
| Izlazna snaga na +10oC : | 33 W/m |
| Napajanje : | 230V ~ 50/60 Hz |
| Spoljne dimenzije kabla : | ~ 7 x 13 mm (33 W/m) |
| Min. instalaciona temperatura: | -30°C |
| Maksimalna radna temperatura: | +65°C |
| Maksimalna temperatura izlaganja: | +85°C (isključenje napajanja) |
| Provodni kabl : | tankoslojni bakarni 2 x 1.35 mm2 (33 W/m) |
| Tip grejnog kabla : | samoregulirajući, sa zaštitnim opletom,
jednostrano
napajan |
| Izolacija : | modifikovani poliolefin |
| Spoljni omotač : | UV otporan, bezhalogeni poliolefin |
| Minimalni radijus savijanja : | 3.5 D |
| Maksimalna dužina kabla u kolu (+10oC) : | vidi u tabeli |
| Maksimalna dužina kabla u kolu (-15oC) : | vidi u tabeli |
| Maksimalna osigurač C tip : | 16 A (10W/m) |
| Sertifikati koje proizvod poseduje : | EAC |
| Sertifikati ISO 9001 : | IQNET, PCBC |
| Oznaka proizvoda : | CE |
Struktura Grejnog kabla SelfTec®PRO 33
- Kalaisani višežilni bakarni provodnik
- Samoregulišuće provodno jezgro
- Izolacija od modifikovanog polyolefina
- Omotač PET aluminijumska folija
- Kalaisani bakarni oplet
- Spoljni omotač od polyolefina bez halogena otporan na UV zrake
Grejni kablovi SelfTec®PRO 33
Za zaštitu samoregulirajućih grejnih kablova preporučuje se upotreba osigurača sa karakteristikama tipa C (tromi). Zbog udarne struje, koja može znatno premašiti nominalnu vrednost struje, max. dužine krugova grejanja treba da budu u skladu sa dužinama datim u tabeli. Vrednosti su procenjene za min. temperatura uključivanja.
| Temperatura uključenja |
||||
|---|---|---|---|---|
| OSIGURAČ,
TIP C (A) |
||||
| 16 |
20 |
32 | 40 |
|
| MAKSIMALNA DUŽINA KABLA U STRUJNOM KRUGU (m) | ||||
| -20 oC | 50 |
65 |
85 |
100 |
| -15 oC | 55 |
70 |
90 | 105 |
| -0 oC | 60 |
75 |
95 | 110 |
| +10 oC | 70 |
70 |
110 |
120 |
| 0
oC u vodi |
40 |
55 |
70 | 90 |
Grejni kabl SelfTec®PRO 33 - Instalacioni materijal
Grejni kablovi standardnih dužina izrađuju se po narudžbi sa standardnim hladnim krajem od 3m.
Ukoliko neznate tacne potrebne dužine kablova možete sami da na licu mesta izradite grejni kabl. Za izradu grejnog kabla treba Vam:- - Instalacioni kit EC-PRO
- - Hladni kraj za napajanje
- - Alat
- - Uputsvo za izradu grejnih kablova.
Instalacion kit EC-PRO sadrži svu potrebnu opremu povezivanje grejnog kabla sa hladnim krajem i terminaciju drugog kraja grejnog kabla.
Instalacioni kit možete naručiti na našem sajtu: https://www.rovex-grejanje.com/251001-ecpro-selftec-instalacioni-kit
Kabl za hladan kraj možete nabaviti kod Vašeg prodavca kablova. Za napojni kabl koristite kabl otporan na vremenske prilike preseka provodnika 3 x 1,0 mm2 ili 3 x 1,5 mm2 ili 3 x 2,5 mm2 sa zaštitom od gume sličan tipu EPG-Y 3x1,5 u zavisnosti od dužine i tipa Selftec kabla.
Grejni kabl SelfTec®PRO 33 - Tipovi
| TIP |
Dužina (m) |
Snaga (W na +10oC) |
|---|---|---|
| SelfTec PRO 33/1 | 1 | 33 |
| SelfTec PRO 33/2 | 2 |
66 |
| SelfTec PRO 33/3 | 3 |
99 |
| SelfTec PRO 33/5 | 5 |
165 |
| SelfTec PRO 33/7 | 7 |
231 |
| SelfTec PRO 33/10 | 10 | 330 |
| SelfTec PRO 33/15 | 15 | 495 |
| SelfTec PRO 33/20 | 20 | 660 |
| SelfTec PRO 33/25 | 25 | 825 |
| SelfTec PRO 33/30 | 30 | 990 |
| SelfTec PRO 33/35 | 35 | 1155 |
| SelfTec PRO 33/40 | 40 | 1320 |
| SelfTec PRO 33/45 | 45 | 1485 |
| SelfTec PRO 33/50 | 50 | 1650 |
| SelfTec PRO 33/xx (po potrebi do 100m) |
1-55m max 16A |
1815 |
