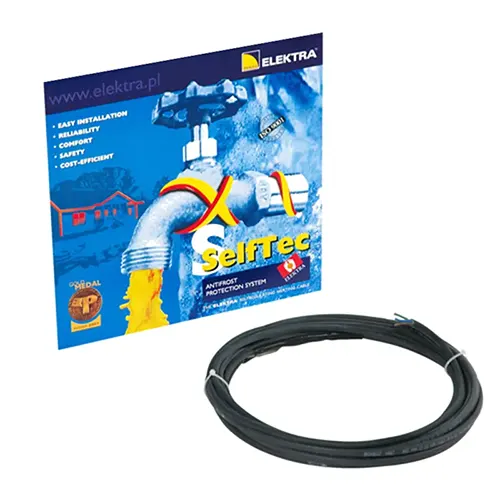

Selftec PRO 10 samoregulirajući kabl

OPIS PROIZVODA Selftec PRO 10 samoregulirajući kabl

---

ELEKTRA SelfTec® samoregulirajući grejni kabl je dosputan na kalemu i može se prilagoditi tačnoj dužini oluka, ivice krova ili cevi koje direktno odgovaraju projektovanom sistemu. Završetak odnosno hladan kraj standardno se pravi sa odgovarjučim EC-PRO instalacionim kitom i hladnim krajem po potrebi korisnika. ELEKTRA SelfTec^®PRO 10 samoregulirajući grejni kablovi podešavaju svoju snagu grejanja u skladu sa spoljnom temperaturom odnosno temperaturom ambijenta.

SelfTec Kriva snaga kabla (W) u zavisnosti od temperature (^oC)

Tehnički podaci :	Grejni kablovi SelfTec®PRO 10
Izlazna snaga na +10oC :	10 W/m
Napajanje :	230V ~ 50/60 Hz
Spoljne dimenzije kabla  :	~ 7 x 11 mm (10, 20 W/m)
Min. instalaciona temperatura:	-30°C
Maksimalna radna temperatura:	+65°C
Maksimalna  temperatura izlaganja:	+85°C (isključenje napajanja)
Provodni kabl  :	tankoslojni bakarni 2 x 1.10 mm2 (10, 20 W/m)
Tip grejnog kabla  :	samoregulirajući, sa zaštitnim opletom, jednostrano napajan
Izolacija  :	modifikovani poliolefin
Spoljni omotač  :	UV otporan, bezhalogeni poliolefin
Minimalni radijus savijanja  :	3.5 D
Maksimalna dužina kabla u kolu (+10oC)  :	vidi u tabeli
Maksimalna dužina kabla u kolu (-15oC)  :	vidi u tabeli
Maksimalna osigurač C tip  :	16 A (10W/m)
Sertifikati koje proizvod poseduje   :	EAC
Sertifikati ISO 9001  :	IQNET, PCBC
Oznaka  proizvoda  :	CE

Struktura Grejnog kabla SelfTec^®PRO 10

Grejni kablovi  Selftec - Maksimalne dužineTipovi

Za zaštitu samoregulirajućih grejnih kablova preporučuje se upotreba osigurača sa karakteristikama tipa C (tromi). Zbog udarne struje, koja može znatno premašiti nominalnu vrednost struje, max. dužine krugova grejanja treba da budu u skladu sa dužinama datim u tabeli. Vrednosti su procenjene za min. temperatura uključivanja.

Temp. uključ.	SelfTec® PRO 10
	OSIGURAČ, TIP C (A)
	10	16	20
	MAKSIMALNA DUŽINA KABLA U STRUJNOM KRUGU (m)
-20 oC	85	125	180
-15 oC	100	145	190
-0 oC	115	170	205
+10 oC	13	205	-
0 oC u vodi	-	-	-

Grejni kabl SelfTec^®PRO 10 - Instalacioni materijal

Grejni kablovi standardnih dužina izrađuju se po narudžbi sa standardnim hladnim krajem od 3m.

Ukoliko neznate tacne potrebne dužine kablova možete sami da na licu mesta izradite grejni kabl. Za izradu grejnog kabla treba Vam:

• - Instalacioni kit EC-PRO
• - Hladni kraj za napajanje
• - Alat
• - Uputsvo za izradu grejnih kablova.

Instalacion kit EC-PRO sadrži svu potrebnu opremu povezivanje grejnog kabla sa hladnim krajem i terminaciju drugog kraja grejnog kabla.

Instalacioni kit možete naručiti na našem sajtu: https://www.rovex-grejanje.com/251001-ecpro-selftec-instalacioni-kit

Kabl za hladan kraj možete nabaviti kod Vašeg prodavca kablova. Za napojni kabl koristite kabl otporan na vremenske prilike preseka provodnika 3 x 1,0 mm² ili 3 x 1,5 mm² ili 3 x 2,5 mm² sa zaštitom od gume sličan tipu EPG-Y 3x1,5 u zavisnosti od dužine i tipa Selftec kabla.

Grejni kabl SelfTec^®PRO 10 - Tipovi

TIP	Dužina (m)	Snaga (W na +10oC)
SelfTec PRO 10/1	1	10
SelfTec PRO 10/2	2	20
SelfTec PRO 10/3	3	30
SelfTec PRO 10/5	5	50
SelfTec PRO 10/7	7	70
SelfTec PRO 10/10	10	100
SelfTec PRO 10/15	15	150
SelfTec PRO 10/20	20	200
SelfTec PRO 10/25	25	250
SelfTec PRO 10/30	30	300
SelfTec PRO 10/35	35	350
SelfTec PRO 10/40	40	400
SelfTec PRO 10/45	45	450
SelfTec PRO 10/50	50	500
SelfTec PRO 10/xx (po potrebi do 136m)	1-136m max 16A	1360
