TuffTec 30/ 3320
SPECIFIKACIJE:
Dužina grejnog kabla :......111 m
Ukupna snaga:...............3320W
Izlazna snaga:................30 W/m
Napon napajanja:.......230 V ,~50/60 Hz
Prečnik kabla:..............~ 6.8 mm
Min. temperatura instalacije:-25oC
Max. radna temperatura: +110oC
Max. temperatura izlaganja (10 min.): +240oC
Napojni kabl: 1x4 m; 3x1.5 mm ili 3x2.5 mm2 gumeni spoljni omotač
Tip grejnog kabla : jednostrano napajanje,dvožilni,
Zaštitni omotač: provodni
Izolacija: dvostruka,FEP+HDPE
Spoljni omotač : HFFR, UV otporan
Tolarancija izlazne snage: +5%,-10%
Min. radijus savijanja: 3,5D
Zaštita: IPX7
Sertifikat ISO9001: IQNET,PCBC
Oznaka proizvoda: CE
Šifra proizvoda: 230332
Isporuka:

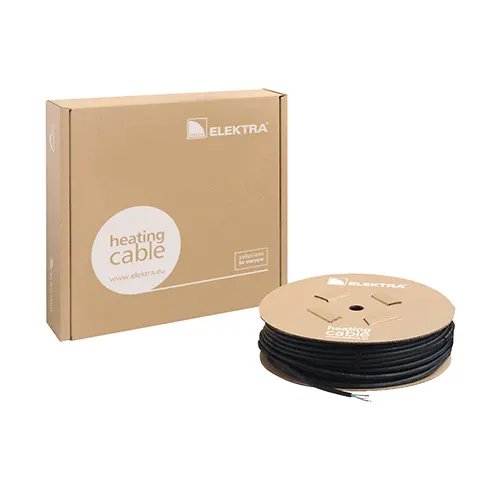

- Grejni kabl na koturu,
- Uputstvo za instalaciju
OPIS PROIZVODA TuffTec 30/ 3320
ELEKTRA TuffTec™ grejni kablovi namenjeni su za efikasnu zaštitu od naslaga snega i leda sa:
- prilaznih puteva, saobračajnica, pešačkih mostova, utovarnih rampi i parking prostora prekrivenih asfaltom ili betonom.
- krovova prekrivenih materijalnima na bazi bitumena (tegola, šindra),
- oluci i vertikalni oluci koji zahtevaju snagu od 60W/m
ELEKTRA TuffTec grejni kablovi odlikuju se sledećim karakteristikama:
Velika mehanička čvrstoća :
- kablovi su namenjeni za instalaciju na mestima gde je povećan rizik od mehaničkih oštećenja
- Otpornost na UV zračenja
- Otpornost na hemijske reagense, uključujući i bitumenske supstance
Otpornost na visoke temperature :
- max. radna temperatura : +110oC
- max. temperatura okoline (10min): +240oC
- min. instalaciona temperatura: -25oC
Garancija 10 godina.
Svi kablovi su gotovi proizvodi, što znači da su provereni i ispitani u fabrici. Označavanje svakog proizvoda unikatnim proizvodnim kodom, omogućava praćenje istorije proizvodnog procesa, materijala koji se koriste u proizvodnji i načina ugradnje Mi kao generalni zastupnici overavamo proizvođačku garanciju od 10 godina.
Garantni list mora biti u potpunosti popunjen sa svim izvršenim merenjima od strane kvalifikovane osobe. Bez popunjenog garantnog lista i nalepnice sa kontrolnim kodom koju ste skinuli sa kabla proizvođač ne priznaje garanciju.

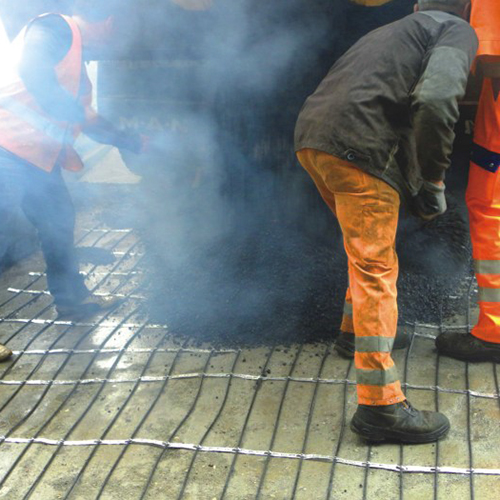

Montaža ELEKTRA TuffTec™ grejnog kabla direktno u završni sloj asfalta
Grejni kabl TuffTec™ može se montirati u betonsku podlogu ili direktno u asfalt. Zbog svojih termičkih karakteristika i otpornosti na temperaturu 10 minuta na 240oC možete ga montirati direktno u asfalt.
- Na pripremljenu asfaltnu podlogu postavite instalacionu traku na udaljenosti ne većoj od 80cm i čvrsto traku pričvrstite za podlogu.
- Postavite grejni kabl, izvršite ispitivanje i postavljanje senzora.
- Nakon toga izvršite postavljanje sloja asfalta vodeći računa da teškom mehanizacijom ne oštetite kabl, transport materijala vršite isključivo prevoznim sredstvima sa gumenim točkovima.
- Nakon potpuno postavljenog sloja asfalta možete pristupiti valjanju materijala.
Više o načinu montaže grejnih kablova na krovovima i olucima pogledate
Tehnički podaci ELEKTRA TuffTec™ grejnih kablova
| Tehnički podaci : | Grejni kabl ELEKTRA TuffTec™ |
|---|---|
| Izlazna snaga : | 30W/m |
| Napajanje : | 230V ~ 50/60 Hz |
| Spoljne dimenzije kabla : | ~ 6,8mm |
| Min. instalaciona temperatura: | -25°C |
| Maksimalna radna temperatura: | +110°C |
| Maksimalna temperatura izlaganja (10min): | +240°C |
| Napojni kabl : | 1 x 4 m; 3 x 1.5 mm2, ili 3 x 2.5 mm 2, gumeni spoljni
omotač |
| Tip kabla : | dvožilni, sa zaštitnim opletom, jednostrano napajan |
| Izolacija : | dvoslojna, FEP + HDPE |
| Spoljni omotač : | HFFR i UV zračenja |
| Nominalna tolerancija izlazne snage : | +5%, -10% |
| Minimalni radijus savijanja : | 3.5 D |
| Stepen zaštite : | IPX7 |
| Sertifikati koje proizvod poseduje : | CE |
| Sertifikati ISO 9001 : | IQNET, PCBC |
| Oznaka proizvoda : | CE |
Struktura Grejnog kabla TuffTec
Grejni kabl TuffTec - Tipovi
| TIP |
Dužina (m) |
Snaga (W) |
|---|---|---|
| TuffTec 30/290 | 9,5 | 290 |
| TuffTec 30/640 | 21,0 | 640 |
| TuffTec 30/1230 | 40,0 | 1230 |
| TuffTec 30/1920 | 64,0 | 1920 |
| TuffTec 30/2520 | 83,0 | 2520 |
| TuffTec 30/3030 | 100,0 | 3030 |
| TuffTec 30/3320 | 110,0 | 3320 |
| TuffTec 30/3900 | 130,0 | 3900 |
| 400V** |
||
| TuffTec 30/500 400V | 17,0 | 500 |
| TuffTec 30/1100 400V | 37,0 | 1100 |
| TuffTec 30/2120 400V | 70,0 | 2120 |
| TuffTec 30/3350 400V | 110,0 | 3350 |
| TuffTec 30/4360 400V | 145,0 | 4360 |
| TuffTec 30/5230 400V | 175,0 | 5230 |
Kablovi se isporučuju po posebnom zahtevu kupca
Šta je još potrebno za instalaciju
Osim grejnog kabla za montažu Vam je potrebna dodatna oprema, znanje i kavlifikovani majstor :
- Instalacione trake TMS10, TME25, TME15, TME10
- Kontroleri temperature ETOG ,ETOR, ETN4, RT821
- elektro oprema ( FID sklopka, osigurači i kontaktori)
- Uputstvo za montažu
