Komplet VCD17/2950 za 26-30m2

EXTRA
PONUDA
Komplet VCD17/2950  za 26-30m<sup>2</sup>
Komplet VCD17/2950  za 26-30m<sup>2</sup> Komplet VCD17/2950  za 26-30m<sup>2</sup> Komplet VCD17/2950  za 26-30m<sup>2</sup>
CENA: 61.999,00 RSD
Dodaj u korpu
67.400,00 RSD
Uštedeli ste: 5.401,00 RSD

SPECIFIKACIJE:

Površina: 26-30m2

Snaga : ~ 100 W/m2

Ukupna snaga : 2950W

Isporuka:
- Grejni Kabl VCD17/2950
- Termostat RTC70.26
- Instalaciona traka TME50m
- dozna Fi 60,
- uputstvo na srpskom jeziku
- dva plastična creva Ø11 (1,5m i 2,5m),

Šifra proizvoda: 217830

Garancija:
20 - godina uz popunjen garantni list od ovlašćenog
      instalatera

10 - godina uz popunjen garantni list

OPIS PROIZVODA Komplet VCD17/2950 za 26-30m2


Podno grejanje je najpovoljnije rešenje za grejanje

Podno grejanje ne izazaiva alergije

U odnosu na sve ostale grejne sisteme, podno grejanje sa svojom vertikalnom distribucijom temperature u prostoru, najbliže je formi grejanja koja zadovoljava fiziološku raspodelu temperature ljudskog organizma.
Podno grejanje je niskotemperaturni sistem grejanja ( pod dostiže temperaturu od oko 26 oC.

Prednosti ovakvog sistema grejanja su sledeće:

  • nema produkata sagorevanja i cirkulacije prašine koja izaziva alergije
  • nema promaje (snažne cirkulacije vazduha)
  • nema velikih razlika u temperaturi unutar prostora
  • nema sušenja vazduha

Podno grejanje znači

Podno grejanje kriva temperature
Vertikalna raspodela temperature u zatvorenom prostoru za različite tipove grejanja
  • komforna klima za korisnika
  • ravnomerna raspodela temperature posebno povoljna za efekat toplog poda
  • više prostora
  • dizajn prostora se ne narušava sa ugradnjom glomaznih grejača, bojlera, dimnjaka i vodenih i gasnih cevi
  • lako se postavlja
  • bolji kvalitet vazduha
  • minimalno održavanje
  • decentralizovano upravljanje, svaka soba se upravlja u zavisnosti od individualnih potreba

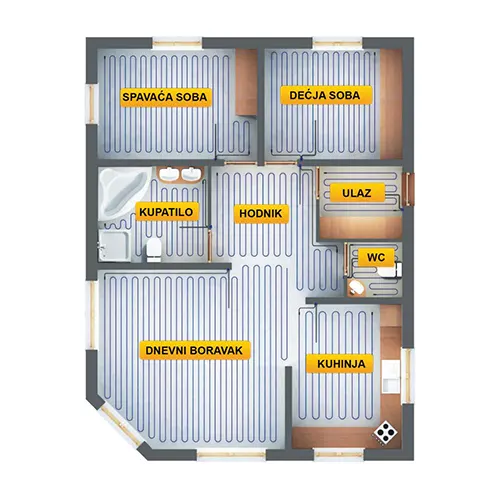

Gde se ugrađuju kompleti podnog grejanja

Podno grejanje montaža detalj

Električni sistem podnog grejanja dizajniran je za ugradnju u betonsku košuljicu debljine od 40 mm do 100 mm. Pre postavljanja betonske košuljice neohodno je postaviti sloj izolacije . Dobra izolacija obezbeđuje optimalno vreme zagrevanja i minimalne gubitke toplotne energije. Debljina izolacije definisana je građevinskom konstrukcijom poda , ukoliko sami gradite osnovno je pravilo što deblja izolacija to manji gubici.

Grejni kablovi pogodani je za skoro sve završne obloge podova, a posebno tamo gde se podovi (drvo, tepih, vinil) mogu s vremena na vreme zameniti.

Sporije vreme zagrevanja i hlađenja sistema grejnih kablova u košuljici čini ovaj sistem posebno pogodnim za prostorije koje se neprestano koriste, jer košuljica može da se koristi kao akumulacijski sistem grejanja koji omogućava efikasno korišćenje jeftinije niskotarifne električne energije

KOMPLET


Podno grejanje komplet gejnih kablova

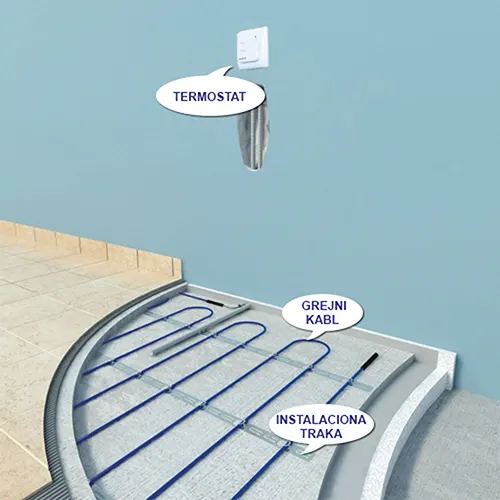

1.Grejni kabl   2.RTC termostat sa sondom   3. Instalaciona traka    4. Gibljiva creva   5. Dozna

Tehnički podaci VCD17

Tehnički podaci :
Grejni kabl VCD17/____
Izlazna snaga : 17 W/m
Napajanje : 230V ~ 50/60 Hz
Spoljne dimenzije kabla  : ~ 5 x 7 mm
Min. instalaciona temperatura: -5°C
Maksimalna radna temperatura: +80°C
Napojni kabl  : 1 x 2.5 m; 3 x 1.0 mm2, 3 x 1.5 mm2 or 3 x 2.5 mm2
Tip kabla  : dvožilni, sa zaštitnim opletom, jednostrano napajan
Izolacija  : XLPE spoljni omotač :  PVC otporan na temperaturu
Nominalna tolerancija izlazne snage  : +5%, -10%
Minimalni radijus savijanja  : 3.5 D
Stepen zaštite   : IPX7
Sertifikati koje proizvod poseduje   : B, GOST-R Certificate of ISO 9001: IQNET, PCBC
Oznaka  proizvoda  : CE
Tehničke karakteristike

Garancija 20 godina.

podno grejanje garancija 20 godina

Svi kablovi su gotovi proizvodi, što znači da su provereni i ispitani u fabrici. Označavanje svakog proizvoda unikatnim proizvodnim kodom, omogućava praćenje istorije proizvodnog procesa, materijala koji se koriste u proizvodnji i načina ugradnje Mi kao generalni zastupnici overavamo proizvođačku garanciju od 10 godina. Garantni list mora biti popunjen od strane kvalifikovane osobe.
Ukoliko ugradnju izvrše stručnjaci Rovex Inženjeringa garancija na ugrađene kablove za podno grejanje je 20 godina.

Garantni list mora biti u potpunosti popunjen sa svim izvršenim merenjima od strane kvalifikovane osobe. Bez popunjenog garantnog lista i nalepnice sa kontrolnim kodom koju ste skinuli sa kabla proizvođač ne priznaje garanciju.
Čuvajte garantni list do isteka garancije!

Montaža grejnih kablova

Podno grejanje - cena montaže Naša je preporuka da grejne kablove postavlja kvalifikovano osoblje.
Tim vrhunskih stručnjaka  ROVEX Inženjeringa stoji Vam na raspolaganju da izvrši montažu, povezivanje i ispitavanje .

Više o načinu montaže podnog grejanja možete da vidite na našem sajtu www.rovex.rs

Preporučene cene montaže kompleta podnog grejanja možete  da nađete na našoj stranici https://www.rovex.rs/montaza-cena ili da za konkretan objekat  pošaljete upit na e-mail: prodaja@rovex.co.rs  odnosno da nas pozovete na  telefon

Termostat za podno grejanje (u kompletu) RTC-70.26

Elektronski termostat  RTC 70.26 koristi se za kontolu temperature u 2 pozicije, sa ON/OFF (Uključeno/Isključeno) pomoću NTC senzora koji se postavlja u gibljivo crevo u podu. Termostat meri temperaturu poda i uključuje kontakt kada temperatura u podu padne ispod temperature zadate na termostatu.

Namenjen je za kontrolu električnog i vodenog podnog grejanja za stambene, komercijalne i industrijske objekte. Proizveden je u skladu sa EN 60730-1 i EN 60730-2-9. Sastoji se od kontrolera i podnog senzora

Termostat za podno grejanjeRTC 70.26
RTC70 pouzdan i sigurna termostat RTC 70.26 Povezivanje
Termostat - sonda za podno grejanje Podna sonda
Tehnički podaci: RTC-70.26
Napajanje: 230 V ~ 50/60 Hz
Max. opterečenje: 16A, (Max. 3kW)
Instalacija: uzidna dozna Ø60x60mm
Ugrađen prekidač: 1 polni, 16A
Temperaturni opseg: +4oC ÷ +45oC
Razlika tempetratura/Histereza: 0,5oK
Zaštita: IP20
Signalizacija rada LED crvena
Dimenzije: 86 x 86 x 47 mm
Dužina NTC sonde: 3m

Ukoliko sami vršite montažu uradite sledeće:

  1. Izmerite prostor, na osnovu termičkih karakteristika prostora ili proračuna u građevinskoj dokumentaciji odredite potrebnu snagu za grejanje. Proračun snage uvek vršite za celokupnu površinu prostorije koju grejete.
    Uzimajući u obzir raspored elemenata,odredite površinu koju možete grejati podnim grejanjem. Od ukupne površine oduzmite elemente ispod kojih se ne postavlja grejanje, težak nameštaj, kuhinjski elementi, kreveti koji leže direktno na podu, kada ili tuš kabine, wc šolje, lavaboa i veš mašinu.
  2. Ukoliko niste sigurni posavetujte se sa našim stručnjacima koji će Vam na bazi višegodišnjeg iskustva pomoći da odaberete pravo rešenje za Vaš prostor.
  3. Odredite poziciju termostata i dovedite napajanje do mesta gde želite da instalirate termostat. Tip temostata i poziciju odredite u skladu sa namenom prostorije. Stručnjaci Rovex inženjeringa će Vam pomoći ukoliko niste sigurni.

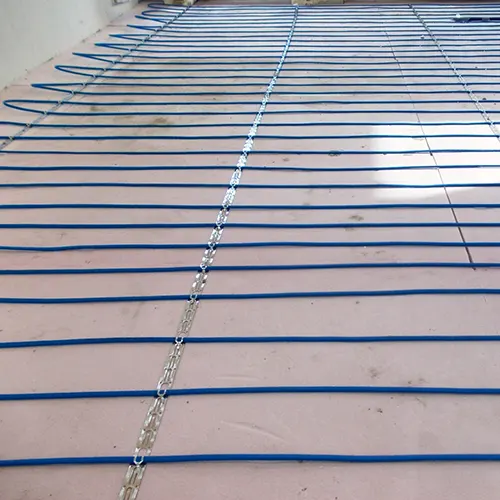

  4. Postavite instalacionu traku TME koju ste dobili u kompletu na željenu površinu sa razmakom oko 80cm. Razmotajte grejni kabl ili ga držite na koturu vodeći računa da se prilikom instalacije ne uplete. Postavite grejne kablove na instalacionu traku vodeći računa da razmak između kablova bude stalan. Razmak između kablova odredite tako da podelite ukupnu površinu koju želite pokriti sa dužinom kabla. Detaljnije pročitajte u Uputstvu koje ste dobili.Način polaganja odredite sami ili se konsultujte sa stručnjacima Rovex Inženjeringa.
  5. Nakon što ste postavili grejni kabl povežite termostat, povežite uzemljenje i proverite ispravnost grejnog kabla mernim instrumentima i pustite kabl u rad.
    VAŽNO!
    Ukoliko niste kvalifikovani i nemate odgovarajuće instrumente da proverite otpornost grejnog kabla, otpornost izolacije, struju i napon, najbolje je da instalaciju prepustite stručnjacima koji su za instalaciju opremljeni odgovarajućom opremom.
    Bez izvršenih odgovarajućih merenja ne možete biti sigurni da ste ispravno postavili grejni kabl i da prilikom montaže nije došlo do oštečenja. Instalaciju treba da vrši kvalifikovana osoba sa odgovarajućim alatom.
  6. Nakon izvršene montaže napravite skicu kako ste položili grejni kabl ili uz pomoć digitalnog foto aparata napravite foto dokumentaciju. Ovo je veoma važno jer garancija za instaliranu opremu vredi 10 godina samo ukoliko posedujete odgovarajuću dokumentaciju. Takođe čuvajte dokumentaciju radi eventualnih mogućih bušenja u podu.
  7. Kada ste napravili dokumentaciju postavite keramiku koje ste odabrali. Nakon postavljanja keramike ponovite sva merenja koja ste uradili prilikom instalacije. Rezultati merenja trebali bi biti identični.

Šta je još potrebno za instalaciju

Osim grejnog kabla za montažu Vam je potrebna dodatna oprema, znanje i kvalifikovani majstor :

VAŽNO!!! BOLJE SPREČITI NEGO LEČITI!!!

Instalacioni monitor za podno grejanje

VAŽNO! Instalacioni monitor signalizira prekid ili kratak spoj grejnog kabla. Prekinite radove i odmah pozovite servis da popravi nastali kvar. Pronalaženje kvara na grejnom kablu kada se prekrije košuljicom i pločicama je moguće ali zahteva znatno duže vreme i troškove koji su veći od cene montaže. Instalacioni monitor možete kupiti ili iznajmiti uz depozit.

PREPORUKA JE DA NAKON POSTAVLJANJA GREJNOG KABLA I IZVRŠENIH MERENJA I ISPITIVANJA KORISTITE INSTALACIONI MONITOR

NESAVESNI ILI NEDOVOLJNO pažljivi majstori ("MAJSTORI") mogu oštrim ili teškim predmetima da OŠTETE GREJNI Kabl. Ukoliko dođe do bilo kakvog OŠTEĆENJA MREŽE INSTALACIONI MONITOR ODMAH ZVUČNO I SVETLOSNO SIGNALIZIRA.

Naša je preporuka da instalacioni monitor bude priključen sve vreme dok u potpunosti ne završite montažu košuljice, izvršite merenja, povežete termostat i pustite podno grejanje u rad.
