FreezeTec 12/ 2 Grejni kabl
SPECIFIKACIJE:
Dužina grejnog kabla: 2m
Snaga: 12W/m
Ukupna snaga: 24W
Napon: 230V AC
Debljina grejnog kabla: ~5 x 7mm
Dužina napojnog kabla: 1,5m
Tip grejnog kabla: dvožilni, jednostrano napajanje
Termostat: integrisan
Šifra proizvoda: 212002
Isporuka:
Garancija: 3 godine
OPIS PROIZVODA FreezeTec 12/ 2 Grejni kabl
- Preporučuju se za instalaciju u negrejanim prostorijama ili za zaštitu spoljnih instalacija.

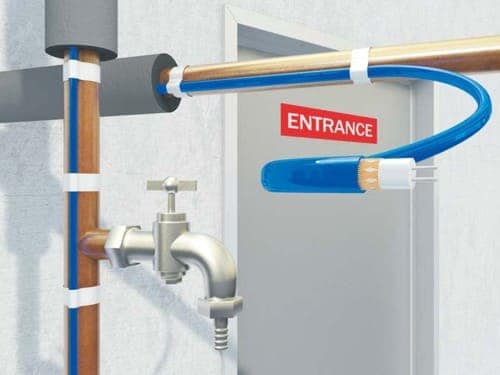

- Grejni kabl se istalira na cev, ispod izolacije.
- Grejni kabl sa integrisanim termostatom je gotov komplet određene dužine i sastoji se od grejnog kabla snage 12 W/m, završen sa jedne strane napojnim kablom dužine 1,5m sa utikačem i na drugom kraju sa termostatom.
- Bimetalni termostat će automatski uključiti sistem na +3 °C i isključiti na +10 °C.
- Ovi kablovi su posebno dizajnirani za jednostavnije i manje sisteme zaštite od smrzavanja cevi i cevovoda.
- Osmišljeni su tako da instalaciju ne mora izvršiti stručno lice i da nije neophodno angažovati instalatersku firmu. Kompleti su napravljeni sa idejom "uradi sam".
| Tehnički podaci : | Grejni kabl FreezeTec |
|---|---|
| Izlazna snaga : | 12W/m |
| Napajanje : | 230V ~ 50/60 Hz |
| Spoljne dimenzije kabla : | ~ 5 x 7mm |
| Min. instalaciona temperatura: | -5°C |
| Maksimalna radna temperatura: | +70°C |
| Napojni kabl : | 1 x 1,5 m; 3 x 0,75 mm2, sa utikačem |
| Tip kabla : | dvožilni, sa zaštitnim opletom, jednostrano
napajan |
| Izolacija : | XLPE |
| Spoljni omotač : | PVC otporan na toplotu |
| Nominalna tolerancija izlazne snage : | +5%, -10% |
| Minimalni radijus savijanja : | 3.5 D |
| Kontrola : | Ugrađeni Bimetalni termostat |
| Uključenje ON : | +3°C |
| Isključenje OFF : | +10°C |
| Stepen zaštite : | IPX7 |
| Sertifikati koje proizvod poseduje : | EZU,GOST-R |
| Sertifikati ISO 9001 : | IQNET, PCBC |
| Oznaka proizvoda : | CE |
Struktura Grejnog kabla FreezeTec
Proračun gubitaka i odabir odgovarajućeg FreezeTec® grejnog kabla
Da bismo odabrali odgovarajući kabl neophodno je najpre odrediti toplotne gubitke koji zavise od: promera cevovoda, vrste i debljine toplotne izolacije temperature tečnosti van cevovoda (temperature održavanja) minimalne temperature okruženja. Obično se temperatura od +5°C smatra temperaturom održavanja, odnosno temperatura od -25°C za minimalnu temperaturu okruženja.
Ako na osnovu svega navedenog, uzmemo u obzir debljinu izolacije od 10 do 40mm, ∆T30°C je temperaturna razlika između temperature održavanja i minimalne temperature okruženja, u tom slučaju možemo koristiti tabelu desno i odabrati odgovarajući grejni kabl.
Grejni kabl FreezTec - Tipovi
| TIP |
Dužina (m) |
Snaga (W) |
|---|---|---|
| FreezeTec 12/2 | 2 | 24 |
| FreezeTec 12/3 | 3 | 36 |
| FreezeTec 12/5 | 5 | 60 |
| FreezeTec 12/7 | 7 | 84 |
| FreezeTec 12/10 | 10 | 120 |
| FreezeTec 12/15 | 15 | 180 |
| FreezeTec 12/21 | 21 | 252 |
| FreezeTec 12/30 | 30 | 360 |
| FreezeTec 12/42 | 42 | 504 |

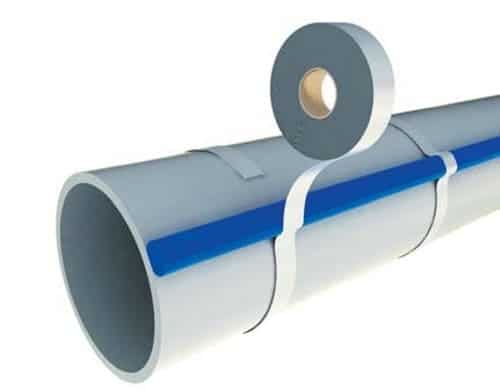

Montaža kablova na metalne i plastične cevi
Prilikom odabira grejnih kablova za grejanje cevi, neophodno je znati kako ćete pozicionirati grejne kablove na samoj cevi, jer se grejni kablovi mogu postaviti duž cevovoda: jedan prolaz duž cevi, više prolaza duž cevi i spiralno - više infomacija o postavljanu grejnih kablova na cevima i cevovodima.
